CY8型液壓彈簧操動機構 |
|
主要技術指示 |
技術參數表 |
項目 |
額定參數 |
額定工作壓力 |
53 MPa |
分閘時間 |
16 - 30 ms |
合閘時間 |
30 - 90 ms |
分閘速度 |
5.5 - 10 m/s |
合閘速度 |
3 - 5.5 m/s |
分閘操作功 |
8000J - 12000J |
合閘操作功 |
3500J - 4000J |
額定操作順序 |
O - 0.3s - CO - 180s - CO |
行程 |
205/185 士 1 mm |
重量 |
450 KG |
機械壽命 |
6000 次 |
|
壓力整定值 |
項目 |
參數（mm） |
安全閥啟動壓力 |
84.5 士 1 |
額定壓力(最高壓力和停泵壓力) |
83.5 士 1 |
起泵壓力 |
80.5 士 1 |
重合閘閉鎖報警壓力 |
78.5 士 1 |
重合閘閉鎖壓力 |
77.5 士 1 |
合閘閉鎖報警壓力 |
52 士 1 |
合閘閉鎖壓力 |
51 士 1 |
分閘閉鎖報警壓力 |
39 士 1 |
分閘閉鎖壓力 |
38 士 1 |
儲能時間 |
≤ 2 min |
|
|
|
操作耗油表 |
項目 |
參數 |
操作耗油量 mm |
液壓彈簧操動機構儲能系統靜置24h碟簧釋放量 |
≤ 2 |
斷路器單分一次儲能缸下降量(碟簧釋放量) |
≤ 26 |
斷路器單合一次儲能缸下降量(碟簧釋放量) |
≤ 12 |
|
電氣設備參數表 |
項目 |
額定參數 |
電磁鐵線圈 |
電壓 |
DC 220V |
電流 |
DC <2A |
電阻 |
117 土 3 Ω |
儲能電機 |
電壓 |
DC 220V |
功率 |
1100 w |
|

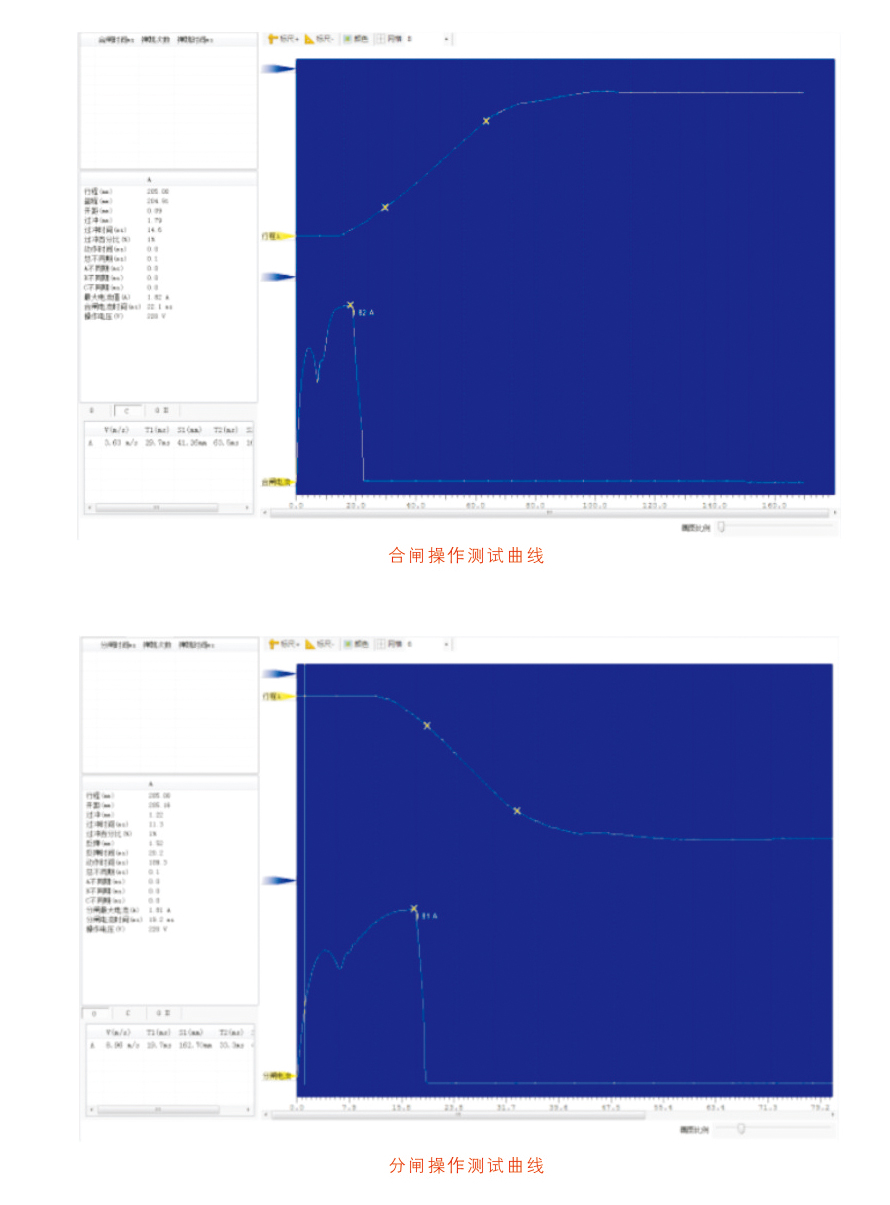

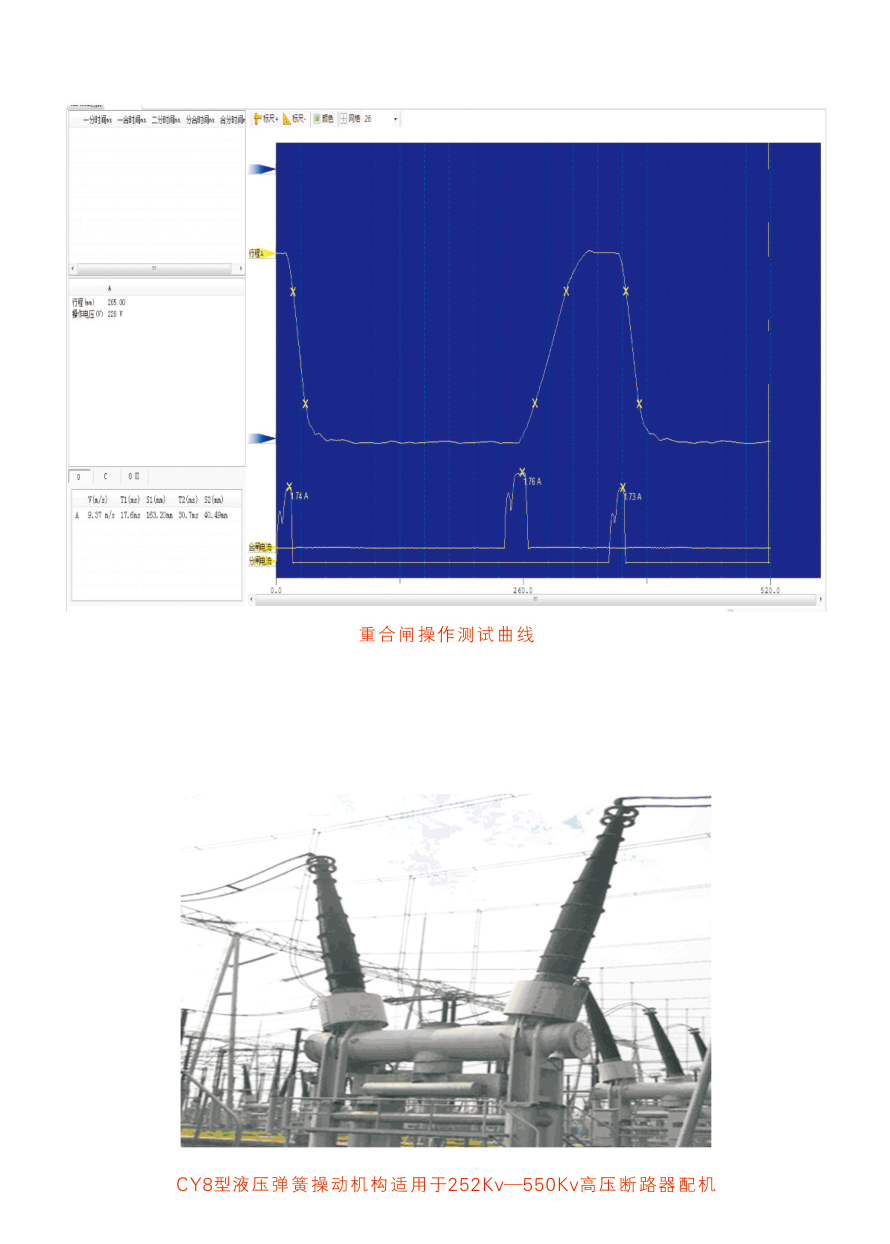

產品測試曲線 |
|
|
