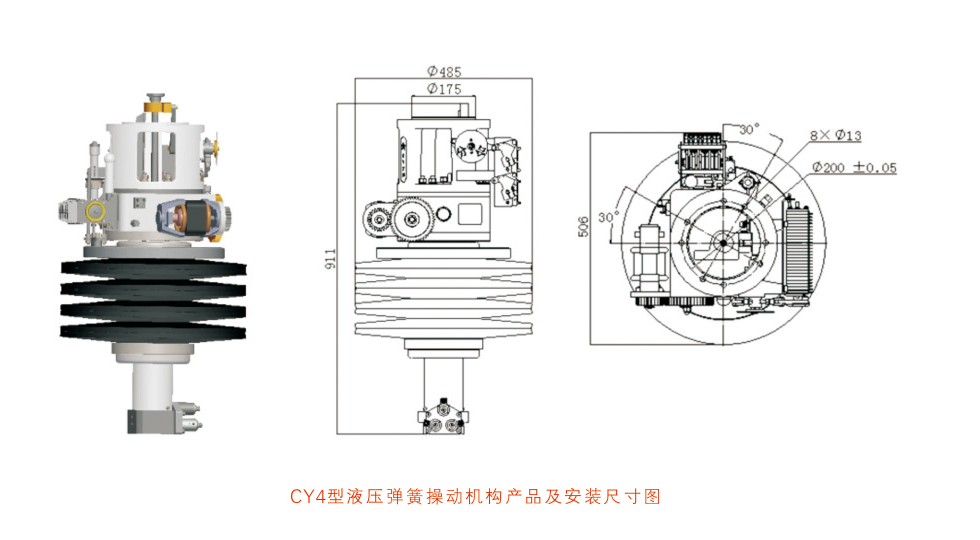

CY4型液壓彈簧操動機構 |
|
主要技術指示 |
技術參數表 |
項目 |
額定參數 |
額定工作壓力 |
45 MPa |
分閘時間 |
25 - 30 ms |
合閘時間 |
50 - 100 ms |
分閘速度 |
6 - 6.5 m/s |
合閘速度 |
4 - 4.5 m/s |
分閘操作功 |
5300J - 7100J |
合閘操作功 |
2000J - 2500J |
額定操作順序 |
O - 0.3s - CO - 180s - CO |
行程 |
205/230 士 1 mm |
重量 |
255 KG |
機械壽命 |
10000 次 |
|
壓力整定值 |
項目 |
參數（mm） |
安全閥啟動壓力 |
84.5 士 1 |
額定壓力(最高壓力和停泵壓力) |
83.5 士 1 |
起泵壓力 |
80.5 士 1 |
重合閘閉鎖報警壓力 |
78 士 1 |
重合閘閉鎖壓力 |
77.5 士 1 |
合閘閉鎖報警壓力 |
49 士 1 |
合閘閉鎖壓力 |
48 士 1 |
分閘閉鎖報警壓力 |
33.5 士 1 |
分閘閉鎖壓力 |
32.5 士 1 |
儲能時間 |
≤ 2 min |
|
|
|
操作耗油表 |
項目 |
參數 |
操作耗油量 mm |
液壓彈簧操動機構儲能系統靜置24h碟簧釋放量 |
≤ 2 |
斷路器單分一次儲能缸下降量(碟簧釋放量) |
≤ 28 |
斷路器單合一次儲能缸下降量(碟簧釋放量) |
≤ 13 |
|
電氣設備參數表 |
項目 |
額定參數 |
電磁鐵線圈 |
電壓 |
DC 220V |
電流 |
DC < 2A |
電阻 |
117 土 3 Ω |
儲能電機 |
電壓 |
DC 220V |
功率 |
4700 w |
|

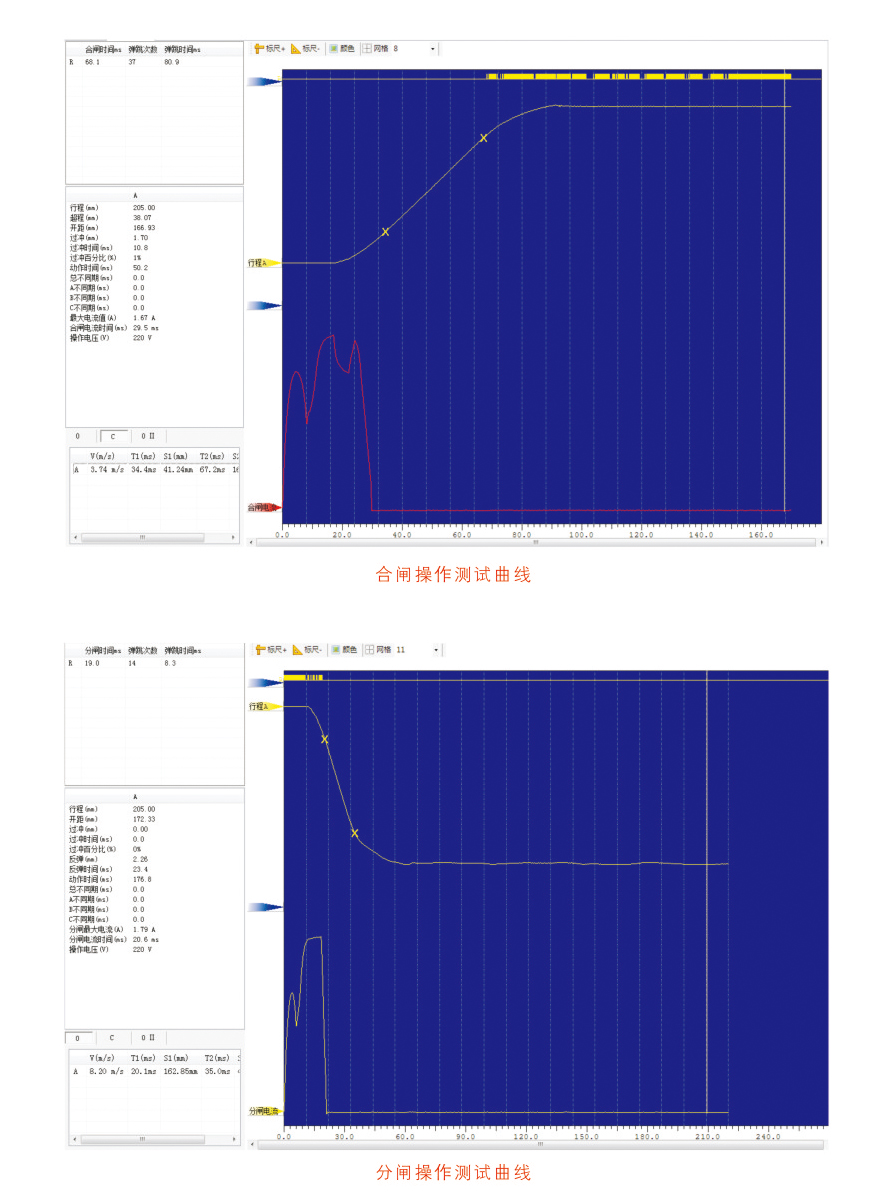

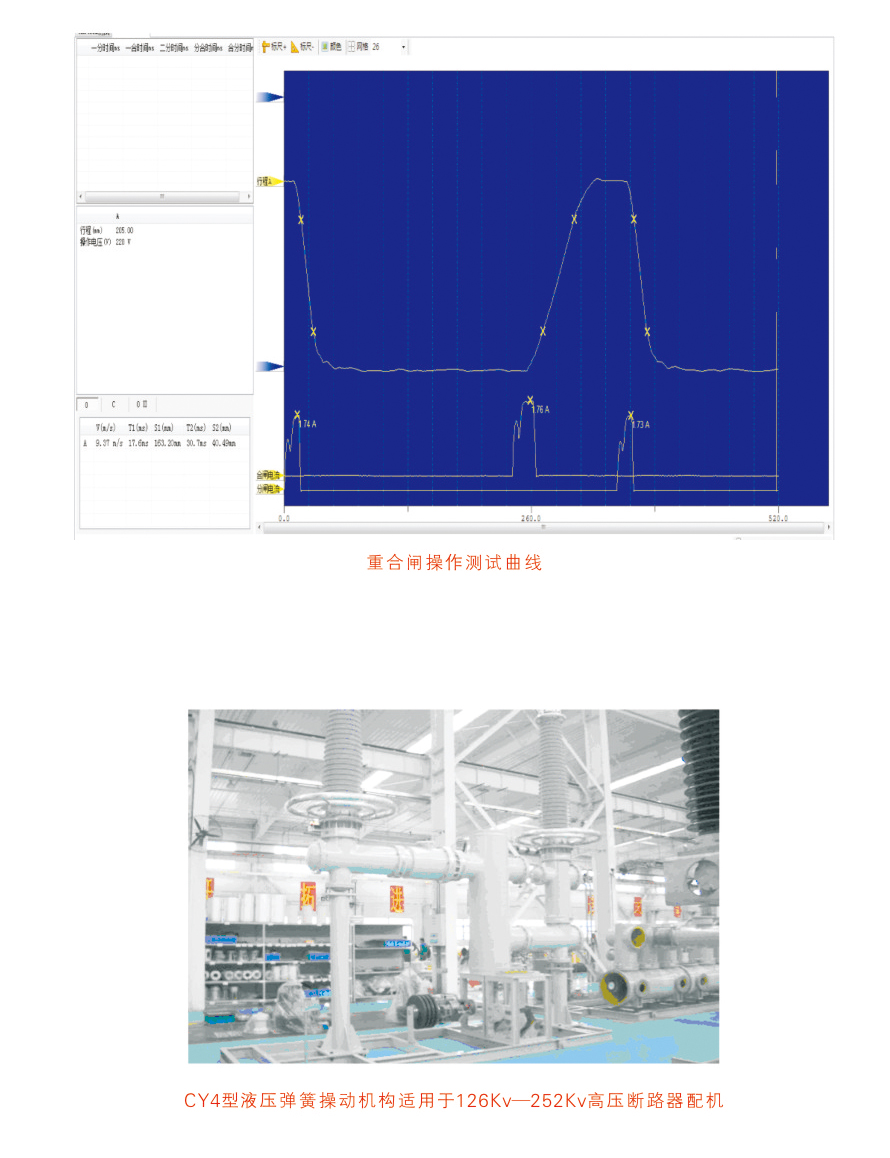

產品測試曲線 |
|
|
