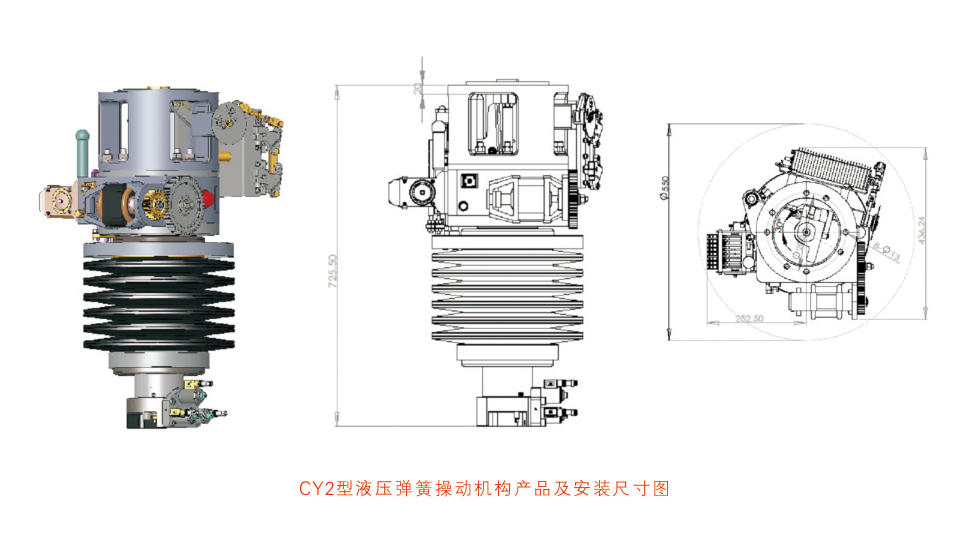

CY2型液壓彈簧操動機構 |
|
主要技術指示 |
技術參數表 |
項目 |
額定參數 |
額定工作壓力 |
38.7 MPa |
分閘時間 |
35 士 5 ms |
合閘時間 |
45 士 5 ms |
分閘速度 |
5.5 士 0.5 ms |
合閘速度 |
4 士 0.5 ms |
分閘操作功 |
1600J - 2000J |
合閘操作功 |
800J - 1200J |
額定操作順序 |
O - 0.3s - CO - 180s - CO |
行程 |
100 士 1 mm |
重量 |
175 KG |
機械壽命 |
10000 次 |
|
壓力整定值 |
項目 |
參數（mm） |
安全閥啟動壓力 |
72 士 1 |
額定壓力(最高壓力和停泵壓力) |
70 士 1 |
起泵壓力 |
67 士 1 |
重合閘閉鎖報警壓力 |
66 士 1 |
重合閘閉鎖壓力 |
64 士 1 |
合閘閉鎖報警壓力 |
46 士 1 |
合閘閉鎖壓力 |
44 士 1 |
分閘閉鎖報警壓力 |
29 士 1 |
分閘閉鎖壓力 |
27 士 1 |
儲能時間 |
≤ 1.5 min |
|
|
|
操作耗油表 |
項目 |
參數 |
操作耗油量 mm |
液壓彈簧操動機構儲能系統靜置24h碟簧釋放量 |
≤ 2 |
斷路器單分一次儲能缸下降量(碟簧釋放量) |
≤ 18 |
斷路器單合一次儲能缸下降量(碟簧釋放量) |
≤ 15 |
|
電氣設備參數表 |
項目 |
額定參數 |
電磁鐵線圈 |
電壓 |
DC 220V |
電流 |
DC < 2A |
電阻 |
117 土 3 Ω |
儲能電機 |
電壓 |
DC 220V |
功率 |
470 w |
|

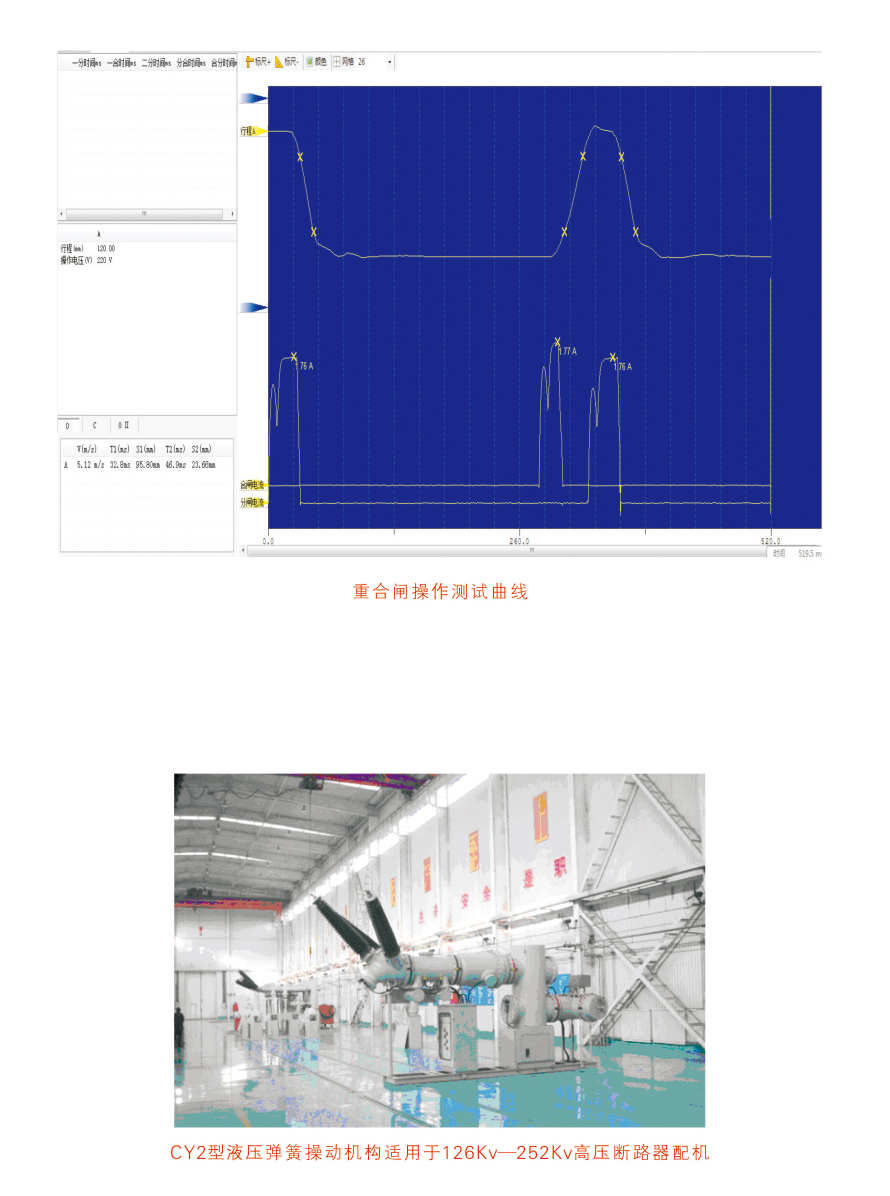

產品測試曲線 |
|
|
